Конструиране на дамска блуза - основен чертеж

Конструиране на дамска блуза - основен чертеж се състои от хоризонтални и вертикални линии, пресичайки се под прав ъгъл. И местата се определят от изчисленията направени от конкретните формули. Хоризонталните линии са : В - вратната линия, П - линия на плешките, Г - лин. на гърдите, Т - лин. на талията и Х - лин на ханша.

Започва се от горен ляв ъгъл с точка В. От нея се спуска вертикална линия надолу и хоризонтална с прав ъгъл на дясно.

От т.В до точка Г по вертикалата надолу се измерва отсечка с ВГсм.

                                ВГсм.= 0.25хСг3 +0.05хР +Пр.св.

Пр.св. - прибавка за свобода - (1.5см. - 2.0см.)

Сг3 - една втора от Ог3( Обиколка гръдна 3)

Р - ръста (Височина на тялото)

Прави се хоризонтална линия с прав ъгъл от точка Г.

Нанасят се точките: Г2 - отсечката = ГГ2см., Г3 - отсечката = Г2Г3см.,
Г4 - отсечката = Г3Г4см.

                               ГГ2см =( 0.4хСг3 - 2.0) + 0.3хПр.св.
                             Г2Г3см =( 0.2хСг3 + 1.0) + 0.3хПр.св.
                             Г3Г4см =( 0.4хСг3 + 1.0) + 0.4хПр.св.
          Проверка:
                          ГГ2 + Г2Г3 + Г3Г4  = Сг3 + Пр.св.

Пр.св. - прибавка за свобода - (1.5см. - 2.0см.)

Сг3 - една втора от Ог3( Обиколка гръдна 3)

Хоризонталната стрелка от точка В се пресича с вертикалната спусната нагоре от точка Г2.
От точка Г3 нагоре се спуска  вертикалната стрелка.
От точка Г4 се спуска и в двете посоки  вертикална стрелка.

От точка В до точка Т по вертикалата надолу се измерва отсечка с ВТсм

От т.В до точка Х по вертикалата надолу се измерва отсечка с ВХсм.

                            ВТсм = Д7т + 1.0

                            ВХсм = 1.5хВТсм.

  Д7т - Дължина на гърба до талията

Прави се хоризонтална линия с прав ъгъл от точка Т до вертикалата на точка Г4.
Прави се хоризонтална линия с прав ъгъл от точка Х до вертикалата на точка Г4.

Точка П = ВПсм = 0.4хВГсм.

От точка В до точка В1 = ВВ1см
От точка В1 до точка В2 = В1В2см.
От точка В1 до точка малко в = В1в см. , таз отсечка е ъглополовяща на ъгъла ВВ1В2

                                            ВВ1 = 0.10хСг3 + 2.0
                                          В1В2 = ВВ1:3
                                            В1в = 0.5хВ1В2

Прави се плавна дъга минаваща през точките: В, в, В2.

                                         Г2Г5= Г2Г3:2 +2

Т4 нагоре вертикалата се нанася Т4В4см

                                          Т4В4 = ВТ + б

б ={[(Д7т.пр.- Д7т.з.)+(Сг3 - Сг1):2]-0.2хСш}+0.5

б- е разликата между дължините на гърба и предницата до талията на блузата.

Хоризонталната стрелка от точка В4 се пресича с вертикалната спусната нагоре от точка Г3.
Г5 с вертикала на доло.

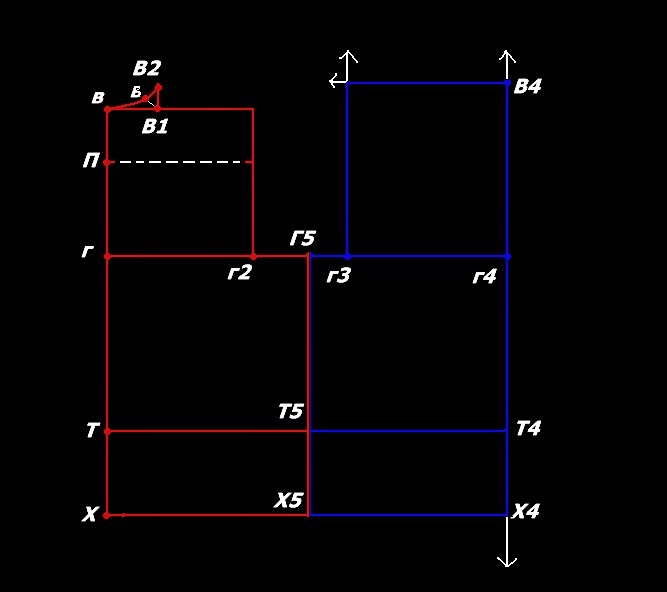

Задна част(гръб) на основния чертеж в червено.

Предна част на основния чертеж в синьо.
